Как правильно выбрать Flex на что обратить внимание FFC

 FFC шлейф что это такое?

FFC (Flexible Flat Cable) – это плоский гибкий кабель шлейф, который используется для передачи сигналов между различными электронными компонентами. Он представляет собой конструкцию с параллельными проводниками, защищенными пластиковым покрытием.

Основные характеристики FFC шлейфов:

• Количество контактов: от нескольких до сотен

• Шаг контактов: 0,5-2,54 мм

• Рабочее напряжение: до 300 В

• Рабочая температура: -40°C до +105°C

• Материал проводников: медь с покрытием олова или золота

Преимущества FFC шлейфов:

1. Компактность, гибкость конструкции

2. Высокая надежность соединений

3. Устойчивость к коррозии благодаря защитным покрытиям

4. Возможность работы в широком температурном диапазоне

5. Простота интеграции в электронные устройства

Области применения шлейфа:

• Ноутбуки, смартфоны

• ЖК-дисплеи

• Телевизионные системы

• Автомобильная электроника

• Бытовая техника

• Камеры, фототехника

• Различные электронные устройства с ограниченным пространством

Особенности монтажа:

• Точное соответствие разъемов

• Бережное обращение при установке

• Избегание перегибов ниже минимального радиуса

• Надежное крепление в корпусе устройства

Выбор FFC шлейфа зависит от:

• Требуемой длины, ширины

• Количества необходимых контактов

• Требуемой пропускной способности

• Условий эксплуатации

• Специфики подключаемого оборудования

Заключение:
FFC шлейфы являются оптимальным решением современных электронных устройств, где требуется компактность, гибкость, надежность соединений. Их широкое применение в различных областях электроники обусловлено превосходными техническими характеристиками и удобством использования. При выборе FFC шлейфа важно учитывать все параметры конкретного применения для обеспечения максимальной эффективности и долговечности соединения.

На что в первую очередь обратить внимание при выборе шлейфа.

В первую очередь нужно определиться с длинной и шириной гибкого Flexa.

Длинна гибкого проводника может превышать нужную вам длину, его можно просто уменьшить, сложив гармошкой. По этому если точно не знаете какая вам нужна длинна берите с запасом.

Ширина шлейфа обязательна должна быть точной. В противном случае шлейф не встанет по ширине в гнездо разъема. И на оборот, если ширина Флекса будет меньше нужной flex будет болтаться внутри разъёма. Рискуете спалить аппарат.

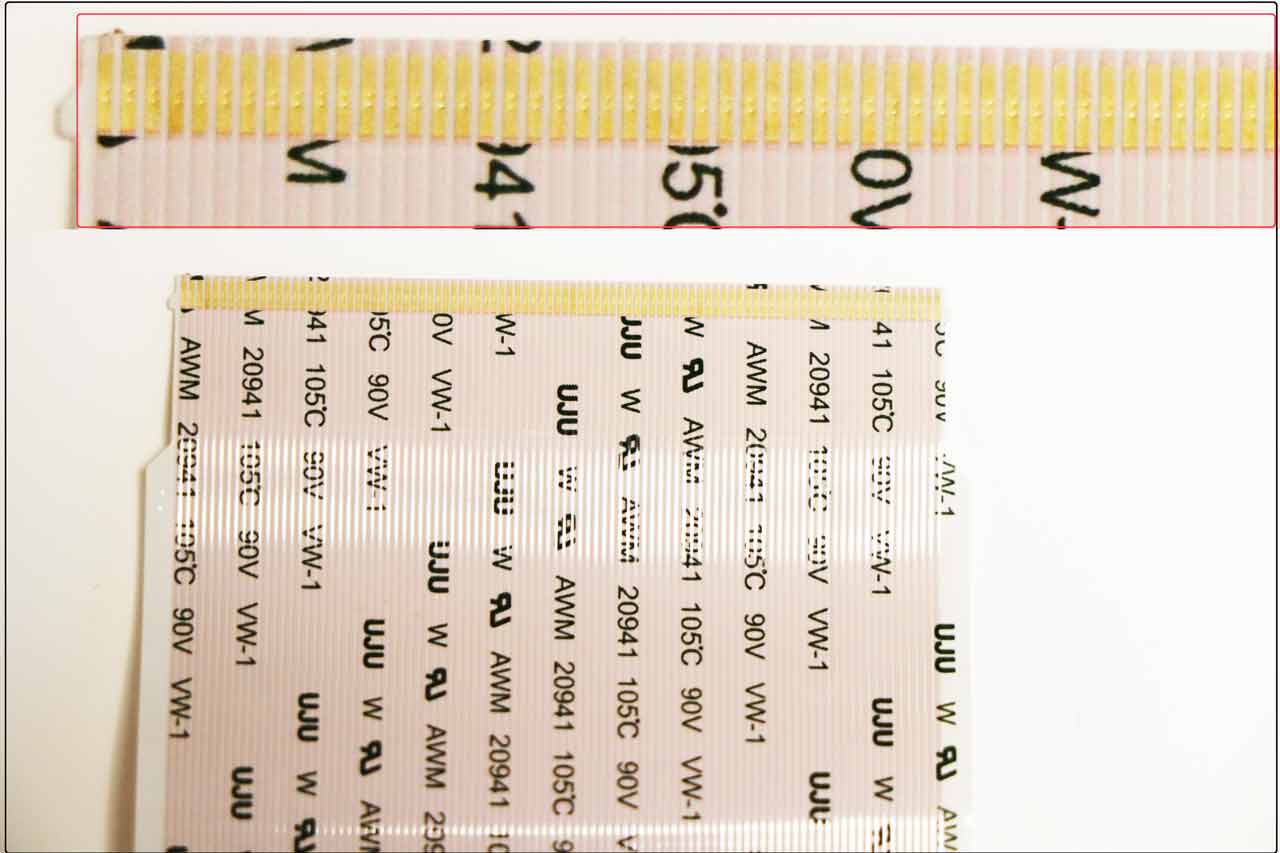

Опытному мастеру по ремонту телевизоров не составит труда определить шаг дорожек, если вы новичок обратите внимание, надписи с внутренней стороны шлейфа. Обычно полная информация о параметрах проводника указана. Так же не исключено, шлейф может экранирован и информация о параметрах скрыта. В таком случае придется пересчитать контактную группу гибкого провода.

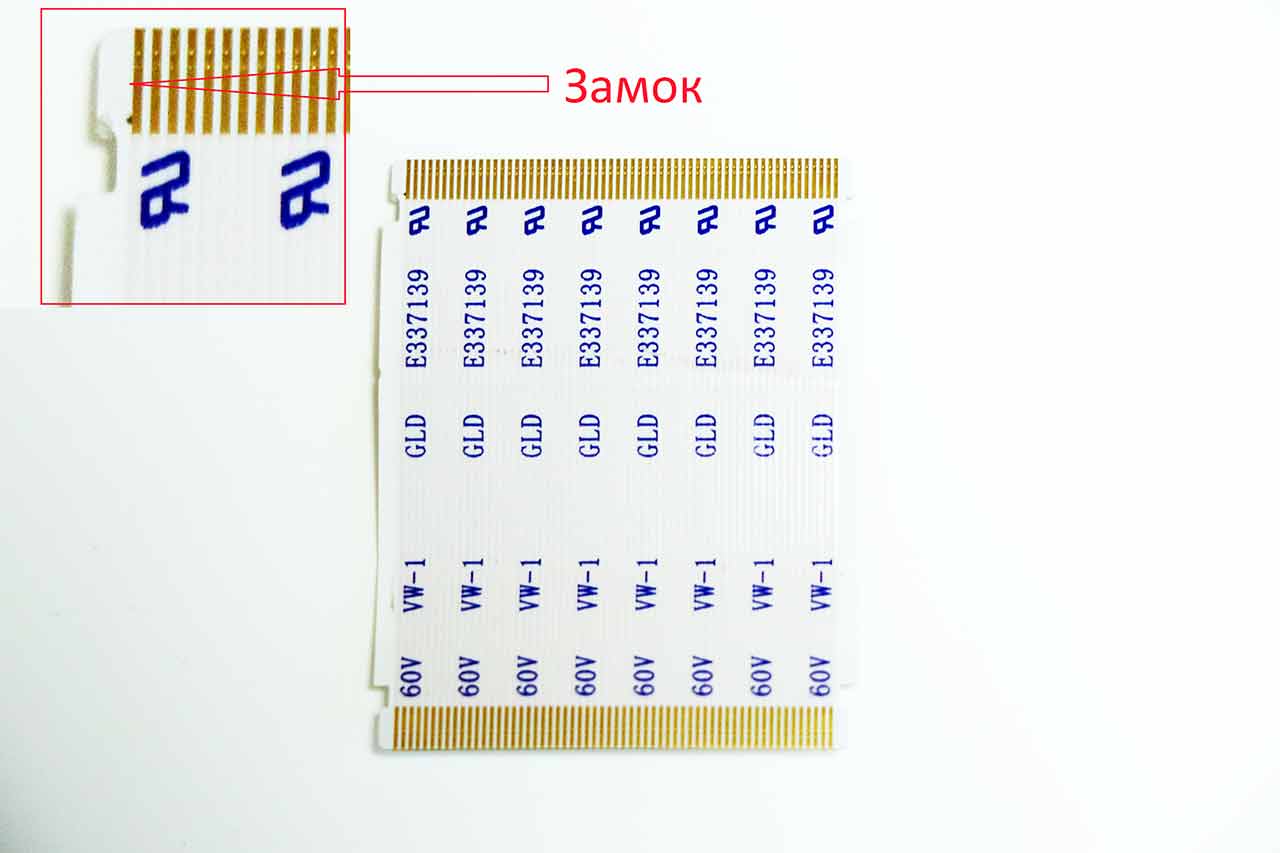

Последний не маловажный параметр, направляющие TXN. По краям контактной группы обычно располагаются спец-направляющие, они бывают разных форм. Функция у них две, направить и зафиксировать в правильном положение шлейфы FFC. По сути это замочки чтобы шлейф не выскочил и лежал на контактной группе разъёма ровно относительно контактов.

Будьте внимательны при выборе шлейфа FFC внимательно изучите направляющие TXN.

Если сомневаетесь в своем выборе просто свяжитесь с нами, мы поможем выбрать правильный проводник.
